Пучковый датчик
Внешний датчика

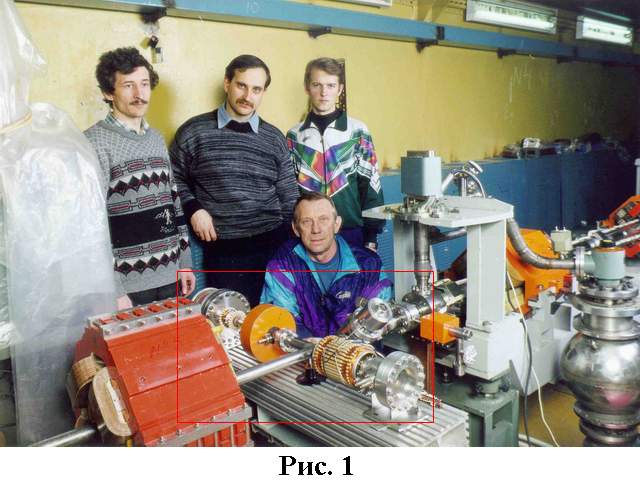

На фотографии Рис. 1 датчик выделен красной рамкой. Так же на ней видна небольшая часть инжекционного комплекса ВЭПП-5. С помощью этого пучкового датчика можно исследовать релятивистские сгустки заряженных частиц, в частности - электронов. Принципиальная схема работы предсталена на рис. 2.

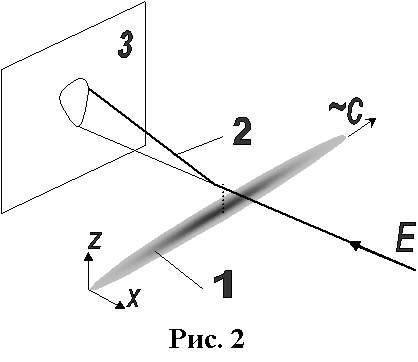

Схема стрик-камеры Пример наблюдаемой картины

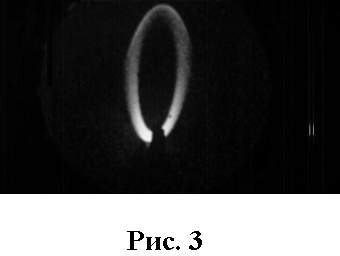

Сгусток электронов 1, пролетающий со скоростью близкой к скорости света в вакууме с, создает в окружающем пространстве переменное электромагнитное поле, которое отклоняет проходящий рядом низкоэнергитический пучок электронов 2. В результате на покрытом люминофором экране 3 получается светящаяся траектория Рис. 3. По ее форме и светимости можно вычислить распределение плотности электронов по длине сгустка, его длину, вертикальное z и горизонтальное x отклонение, а также ,меняя расстояние между пучками и энергию электронов E рабочего луча, получать еще более интересные данные о сгустке. Это принципиально новый подход к детектированию релятивистских пучков, не имеющий аналогов в мире.

Руководители:
  1. Павел Владимирович Логачев.
  2. Алексей Александрович Старостенко.
