Аннотация: отчет содержит описание лабораторной работы по измерению ускорения свободного падения. С помощью цифрового осциллографа проводились измерения времен пролета тела (магнитного стержня) между двумя вертикально расположенными датчиками (катушками). По полученным данным вычислялось ускорение свободного падения. Приводится анализ систематической и статистической ошибки.

1.Введение

В этой работе основной задачей является освоение цифрового осциллографа, с помощью которого необходимо произвести точные измерения малых (0,1...0,01сек) временных интервалов, а именно, времени пролета магнитного стержня между датчиками.

2. Описание эксперимента

2.1 Методика измерений

В данной работе для нахождения ускорения свободного падения используются результаты измерения моментов времени пролета тела через вертикально расположенные датчики (см. рис 1), в роли которых выступают две катушки. Падающим телом, как уже отмечалось,

является магнит. При пролете через центр катушки стержень создает изменение магнитного потока, что в свою очередь порождает э.д.с. в витках катушки. Эта э.д.с. и регистрируется осциллографом. Изменяя положения датчика 2, при неизменном положении датчика 1, замерив соответствующие D S и D t= t2-t1 можно вычислить g.

  1. Описание установки

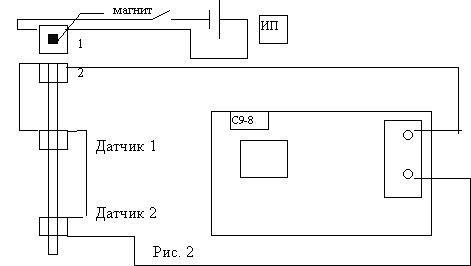

Схема установки представлена на рис. 2. В исходном положении магнитик удерживается при помощи электромагнита 1, ток через который можно включать и выключать кнопкой. Ниже электромагнита находятся катушки, последовательно включенные на вход осциллографа (самая верхняя катушка 2 осталась от прошлого варианта работы). Датчик 1, датчик 2 представляют собой одинаковые плоские катушки толщиной около 3 мм. Толщина, форма этих катушек, а также способ их закрепления позволяют определить расстояние D S c точностью 5мм.Что является одним из главных источников погрешностей.

2.3. Результаты измерений

Таблица 1

S, м

t, сек

0,54

0,1732

0,54

0,1737

0,54

0,1736

0,54

0,1734

0,54

0,1734

0,5

0,1635

0,5

0,1634

0,5

0,1634

0,45

0,1508

0,45

0,1506

0,45

0,1506

0,45

0,1508

0,4

0,1366

0,4

0,1364

0,4

0,1366

0,4

0,1368

0,35

0,1228

0,35

0,1226

0,35

0,1228

0,3

0,1082

0,3

0,108

0,3

0,108

0,3

0,1078

0,25

0,0924

0,25

0,093

0,25

0,0926

0,25

0,0928

0,2

0,0746

0,2

0,0764

0,2

0,0764

0,2

0,0764

0,15

0,059

0,15

0,0588

0,15

0,0588

0,15

0,0588

0,1

0,0408

0,1

0,041

0,1

0,0408

0,1

0,0412

Полученные данные измерений представлены в таблице 1.

3. Анализ результатов измерений

3.1. Обработка результатов

Ускорение свободного падения рассчитывается следующим образом. Из уравнения равноускоренного движения следует

где - скорость тела при прохождении им датчика 1. Это уравнение можно переписать в виде

Следовательно, точки 2, ...,

должны ложиться на прямую линию, уравнение которой

Видно, что тангенс угла наклона этой прямой равен g.

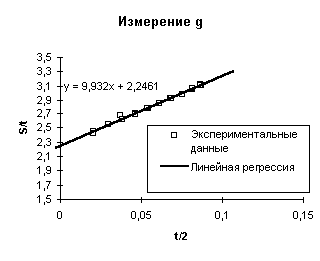

График и коэффициенты прямой, полученные регрессионным методом, представлены на рис.3.

Рис. 3

3.2. Оценка погрешностей

Дисперсия величин у и b вычисляется с помощью формул

Значение м/c2 Ясно, что если выдать эту величину за погрешность, с которой измерено g, то из этого ничего хорошего не выйдет. В действительности, погрешность измерения ускорения свободного падения составляет 1,5 м/c2. Она складывается из погрешности, с которой было измерено расстояние D S и погрешности измерения времени с помощью цифрового осциллографа, которая составляет 200 мкс. Последнюю можно уменьшить в два раза если заменить источник питания электромагнита. Большую часть помех создает именно он.

  1. Обсуждение полученных результатов

Как видно из рис.3, полученное значение g оказалось больше табличного (приведенное в литературе для широты Новосибирска м/c2). Хотя эта разница полностью укладывается в интервал погрешностей, однако столь малое значение статистической погрешности в любом случае должно настораживать, так как это может означать наличие систематической ошибки. Для ее обнаружения необходимо более тщательно проанализировать методику измерения, в особенности способ снятия показаний осциллографа.

  1. Выводы

    Результатом проделанной работы является значение ускорения свободного падения g=(9,9+1,5)м/c2. Для уточнения этого результата, предлагается повысить точность определения расстояния между датчиками и устранить электрические помехи, создаваемые источником питания электромагнита.
