Исследование скачков напряжения в разряде с полым катодом

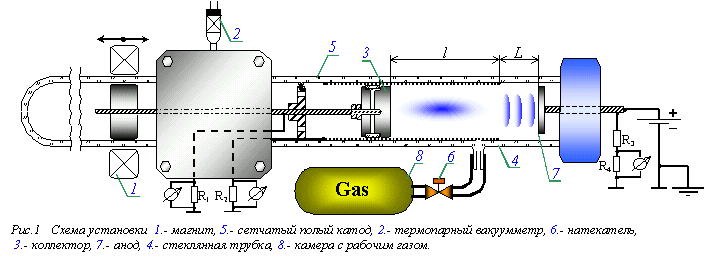

Экспериментальная установка схематически изображена на рисунке 1.

        Основными элементами экспериментальной установки являются: высоковольтный источник постоянного тока, вакуумная система, измерительный блок, газоразрядная колба с плоским анодом и полым цилиндрическим катодом.



Скачки напряжения.

        Проводились измерения напряжения и тока через разряд в зависимости от времени. Осциллограммы снимались двухлучевым осциллографом (один вход- напряжение, другой- ток). В результате были обнаружены скачки напряжения, и одновременные скачки тока, превышавшие в десятки раз уровни шумов, характерные для пробоя. Скачки наблюдались флуктуативно со средним периодом 60 мс, постоянного периода обнаружить не удалось.

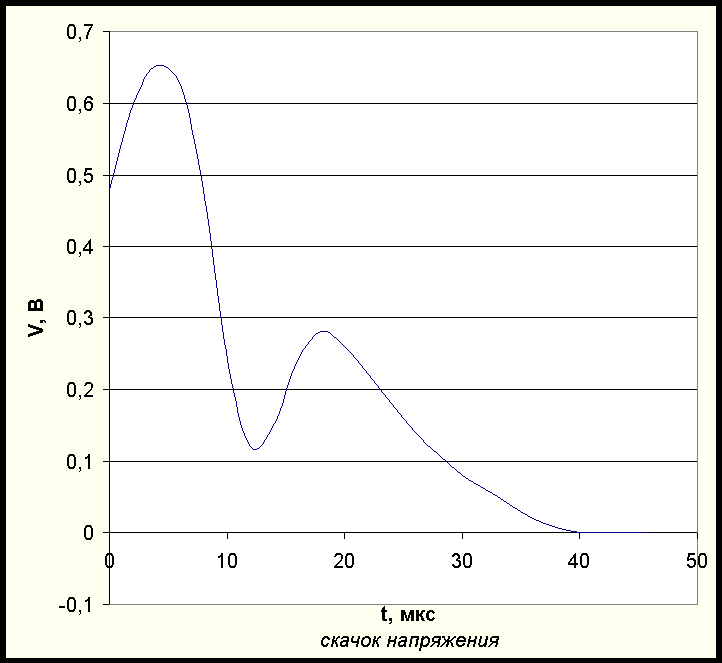

При запуске осциллографа в ждущем режиме наблюдалась устойчивая осциллограмма, представленная на рисунке мплитуда высокого (первого) пика колебалась в пределах 0,2В .Амплитуда маленького пика и временные параметры изменялись менее интенсивно.
        Наблюдаемые скачки связаны, по-видимому, с прерыванием тока через разряд вследствие каких-то случайных процессов в разряде. За счет индуктивности цепи подобное явление и вызовет резкий скачок напряжения.

Плазменный столб внутри катода.

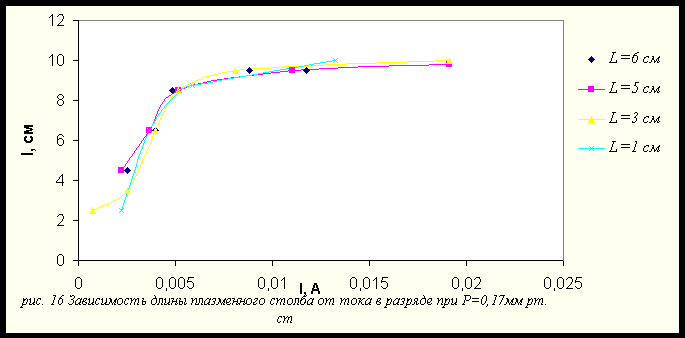

        Также нами была получена зависимость длины плазменного столба внутри катода от тока через разряд. Приведенная характеристика измерялась в воздухе. По виду кривой на рисунке можно сделать вывод о том, что длина столба зависит только от величины тока и не зависит от расстояния между электродами.
