Институт теоретической и прикладной механики,
Сибирское отделение Российской Академии наук

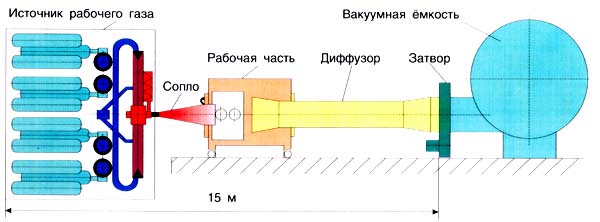

Общая структурная схема
аэродинамической трубы
AT 303
Технические характеристики
Первая очередь
Вторая очередь
Диаметр сопла, D (мм)
300 600
300 800
Объём форкамеры, л
6
8
Давление торможения, Р
0
(атм)
до 3000
3000
Температура торможения, T
0
(К)
до 2500
3000
Диапазон чисел Маха, M
7 20
7 20
Числа Рейнольдса на диаметр ReD
10
6
10
8
3×10
6
10
8
Время рабочего режима при P
0
=const, (c)
0,04 0,5
0,05 2
Рабочий газ
Воздух, азот, аргон

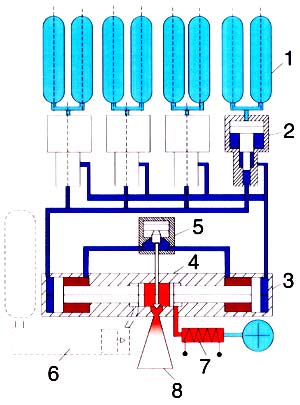

Принципиальная схема источника высокого давления
аэродинамической трубы
AT 303
Ресиверы энергоисточника
Пневмогидроприводы
Секция высокого давления
Форкамера
Регулирующее устройство
Система адиабатического сжатия (первая ступень второй очереди)
Кауперный подогреватель
Сопло

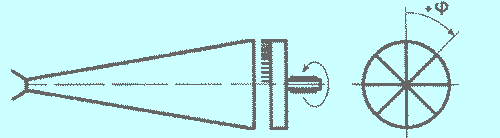

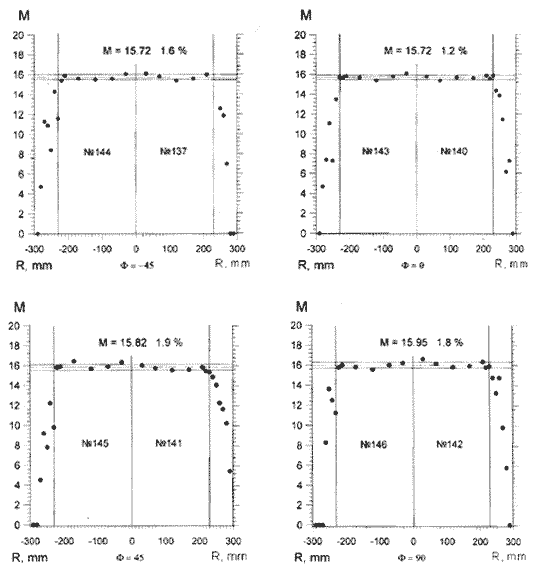

Поле течения в рабочей части
AT 303
